用 SOLIDWORKS 画安全帽，原来这么简单

安全是生产的底线，安全帽更是一线工作者最坚实的防护。用 SOLIDWORKS 完成安全帽精准建模，通过放样凸台、镜像、抽壳、曲面拉伸、浮雕文字切除等核心命令，攻克曲面造型、边缘包边、曲面包覆文字等建模难点，以专业三维设计致敬劳动安全，用匠心守护每一份平安。

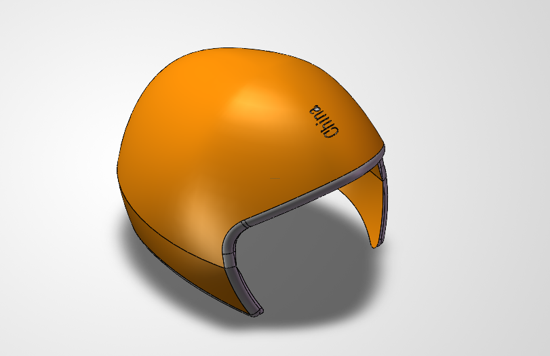

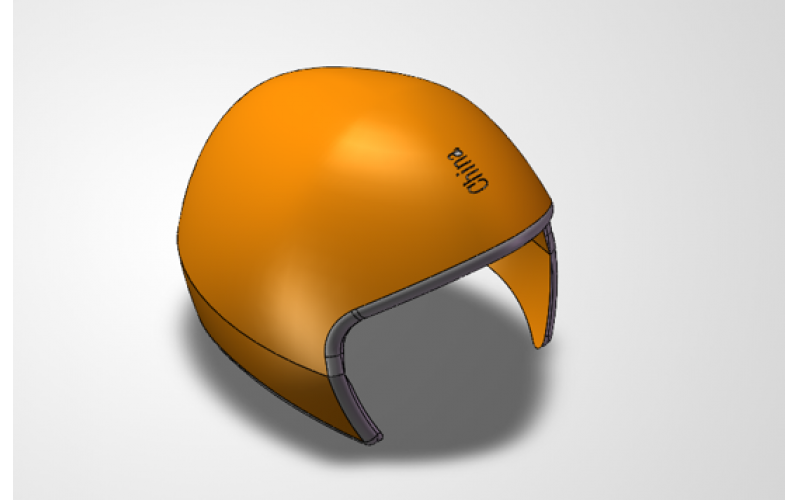

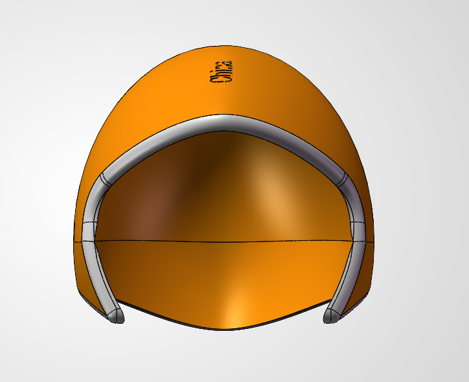

由以下2张图可见头盔外壳曲面造型、边缘圆角包边、壳体抽壳、曲面包覆反向文字等特征是建模的难点，可以使用 SOLIDWORKS放样凸台、镜像特征、抽壳、圆角、切除拉伸、曲面包覆等命令创建。

高级放样凸台命令

SOLIDWORKS高级放样凸台命令可以创建安全帽圆润光滑的复杂曲面外壳特征，首先根据安全帽外形结构特点创建草图：轮廓草图、引导线草图，如下图所示：

轮廓草图

用来生成安全帽整体外形的截面轮廓，是头盔壳体的基础外形结构，对应图中草图 7 顶部轮廓截面。

引导线草图

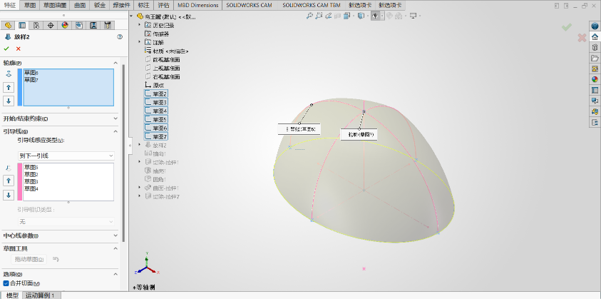

引导轮廓形状的空间走向，控制头盔曲面弧度、饱满度与对称外形，对安全帽曲面成型效果产生决定性影响，对应图中草图 2、3、4、6 四条空间引导曲线。其中引导线草图绘制最难，也最为重要，安全帽圆润流线型外壳的引导线为空间对称弧形曲线，通过多基准面空间曲线约束创建，可以精准控制头盔顶部弧度、侧面曲面造型，如下图所示：

高级镜像命令

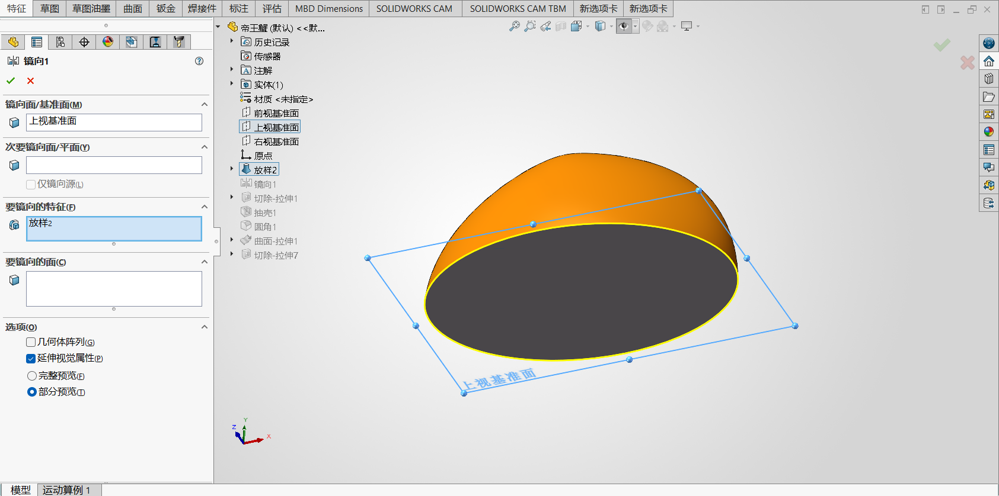

SOLIDWORKS 高级镜像命令可以创建安全帽对称完整的复杂外观特征，本次使用上视基准面和放样壳体特征之间的镜像，同样可以得到很好的效果，如下图所示：

拉伸切除文字命令

SOLIDWORKS 拉伸切除命令可以创建头盔曲面表面浮雕文字的复杂外观特征，首先根据结构特点创建草图：文字轮廓草图、切除方向草图。

文字轮廓草图

用来生成切除的文字截面轮廓，是头盔表面标识文字的外形。

切除方向草图

引导轮廓形状的切除走向，对头盔曲面文字凹陷成型结构产生影响。

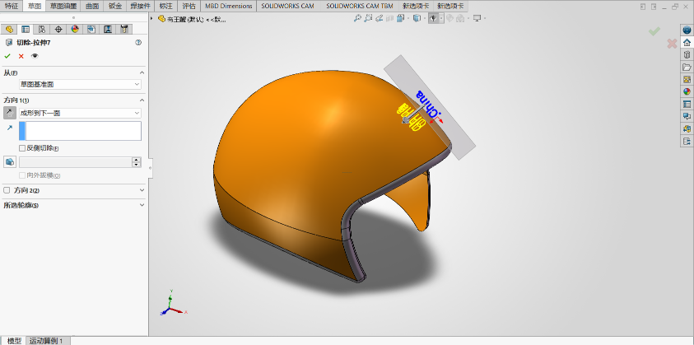

其中文字草图方向调整最难，也最为重要，头盔表面 China 文字部分采用成形到下一面切除方式，沿头盔曲面法向进行凹陷切除，可以生成贴合头盔曲面的表面文字效果，如下图所示：

曲面拉伸命令

SOLIDWORKS 曲面拉伸命令可以创建复杂外观的特征，首先根据结构特点创建草图：轮廓草图、拉伸方向草图。

轮廓草图

用来生成拉伸的截面轮廓，是头盔边缘包边结构的外形。

拉伸方向草图

引导轮廓形状的延伸走向，对头盔边缘曲面成型结构产生影响。

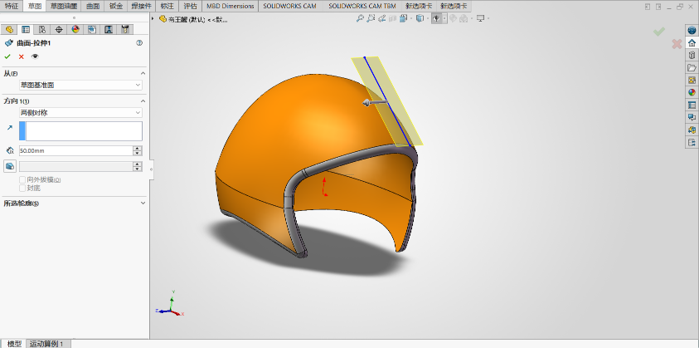

其中拉伸方向参数设定最难，也最为重要，头盔边缘包边部分曲面采用两侧对称拉伸方式，设定拉伸深度为 50.00mm，可以生成均匀顺滑的边缘曲面结构，如下图所示：

高级切除拉伸命令

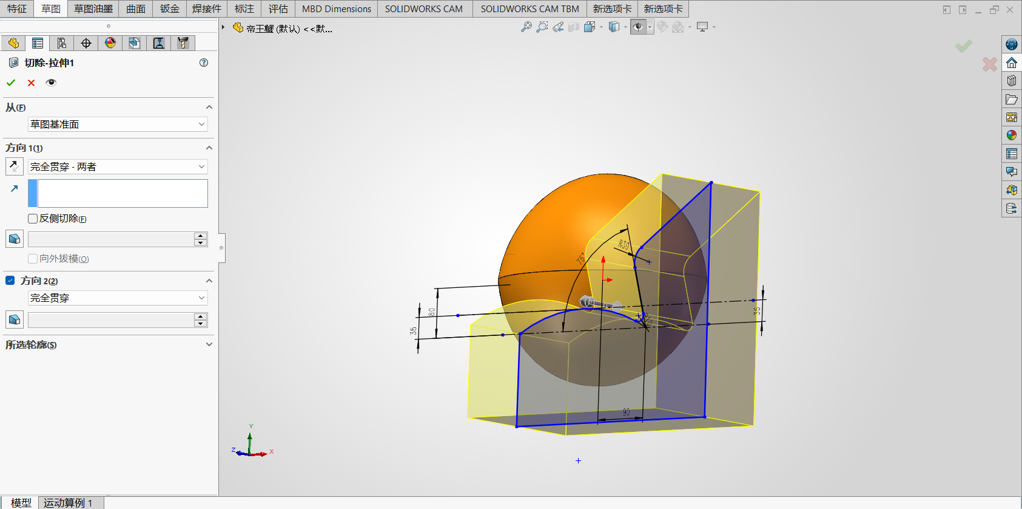

SOLIDWORKS 切除拉伸命令可以对安全帽实体进行镂空开孔处理，本次选择草图轮廓，设定双向完全贯穿切除参数，即可生成安全帽面部开口的镂空外形效果。如下图：

抽壳命令

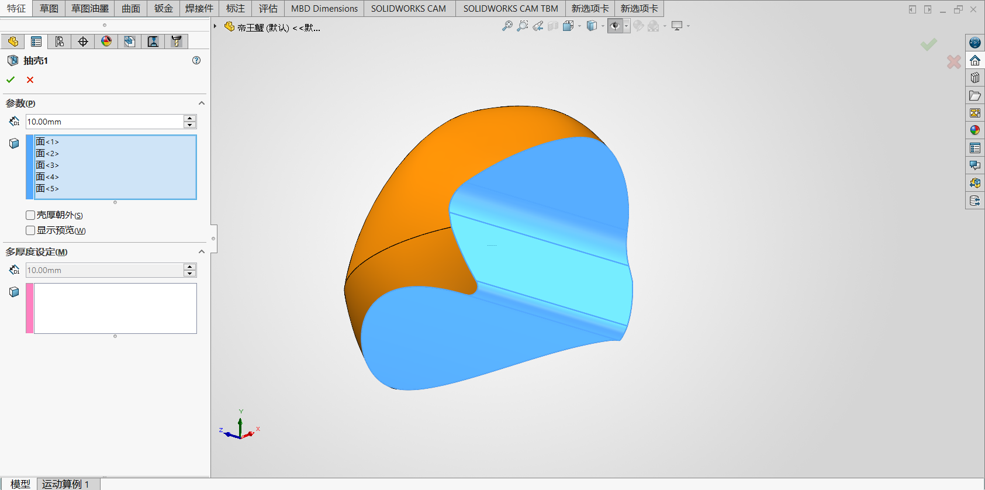

SOLIDWORKS 抽壳命令可以将实心安全帽实体实现中空薄壁效果，设定壳体厚度为 10.00mm，移除指定开口端面，即可生成安全帽中空壳体外形效果。如下图：

圆角命令

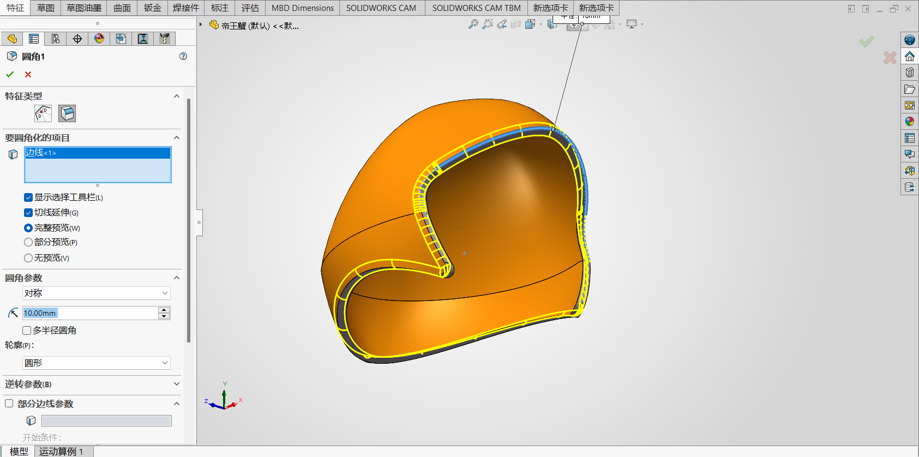

SOLIDWORKS 圆角命令可以将安全帽尖锐棱角实现光滑过渡效果，设定圆角半径为 10.00mm，选择壳体开口边缘进行圆角处理，即可生成安全帽圆润顺滑的边缘外形效果。如下图：

结合以上步骤，通过 SOLIDWORKS 的放样、镜像、切除拉伸、抽壳、圆角、曲面拉伸、文字切除命令，我们可以轻松创建一个逼真的安全帽模型。最后，根据个人喜好，为模型赋予外观材质与颜色，即可完成完整安全帽建模。
