SOLIDWORKS 工程图插入系列表 + 尺寸断裂

在 SOLIDWORKS 工程图绘制工作中，配置零件的系列表插入与尺寸断裂是提升图纸可读性的实用技巧。本文结合实操案例，分步讲解从零件配置到工程图添加系列表、标注尺寸并设置尺寸断裂的完整流程，帮助大家快速规范完成多配置零件工程图出图。

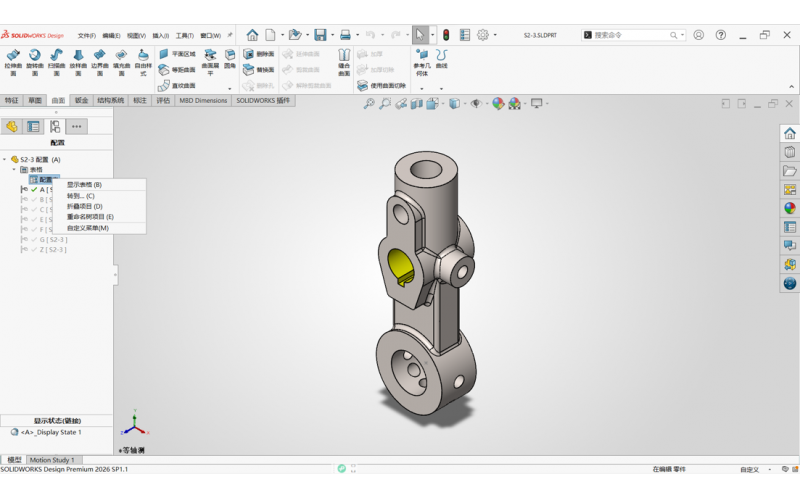

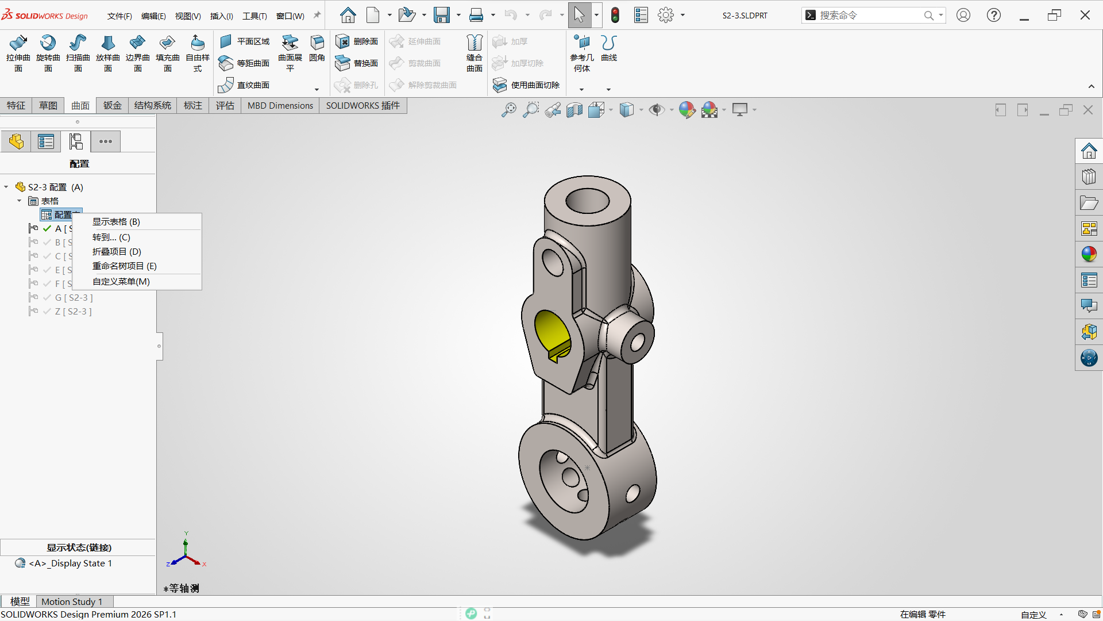

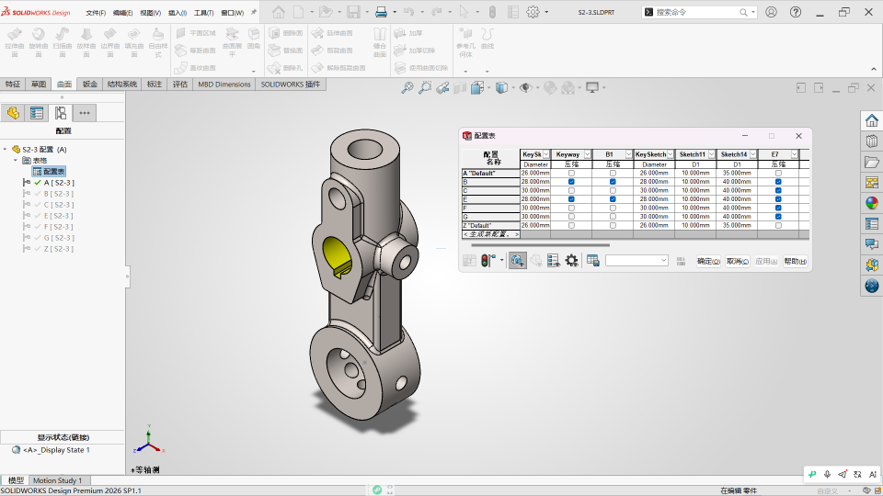

1.首先右键零件配置表，点击”显示表格”，未勾选的是配置表内被压缩的零件特征，勾选的则是未被压缩的零件特征。

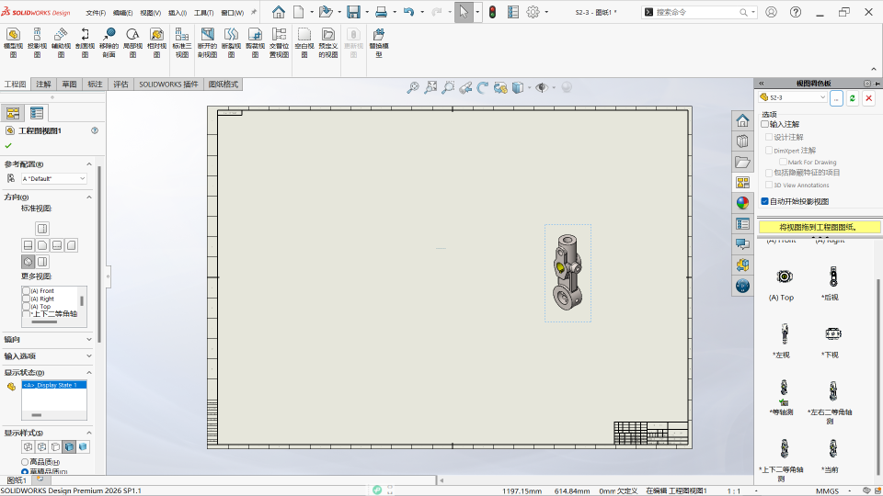

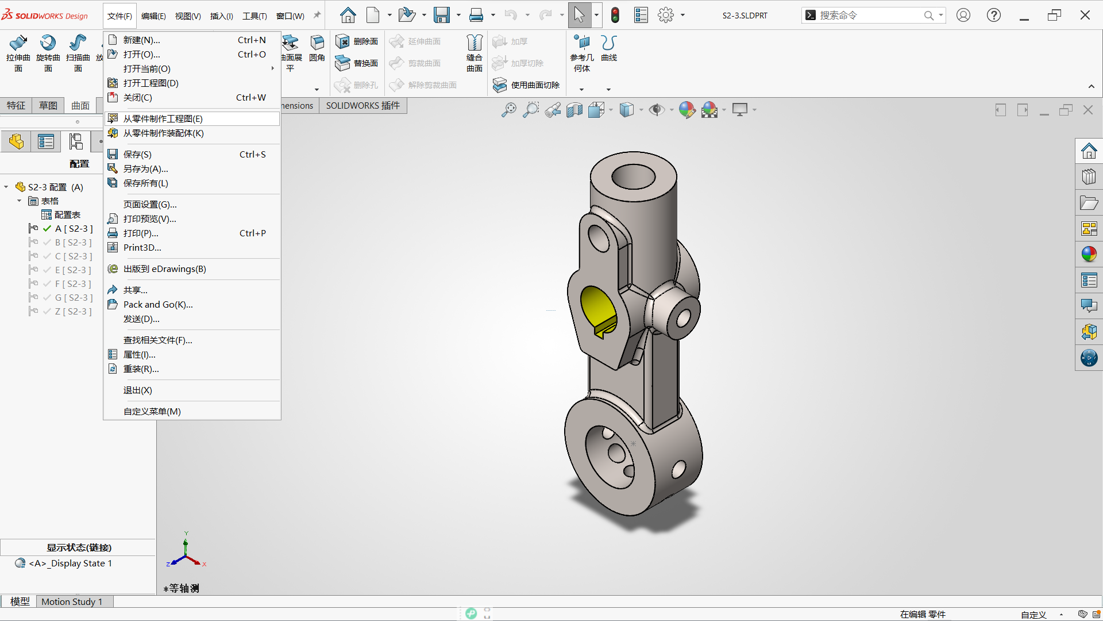

2.点击“文件”，从“零件中制作工程图”，将等轴测视图拖动至工程图中。

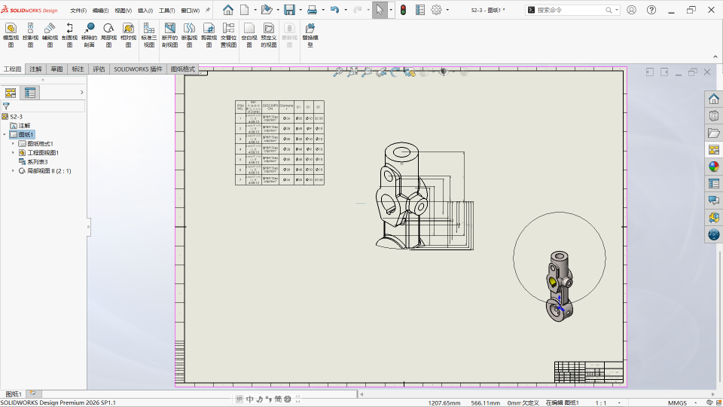

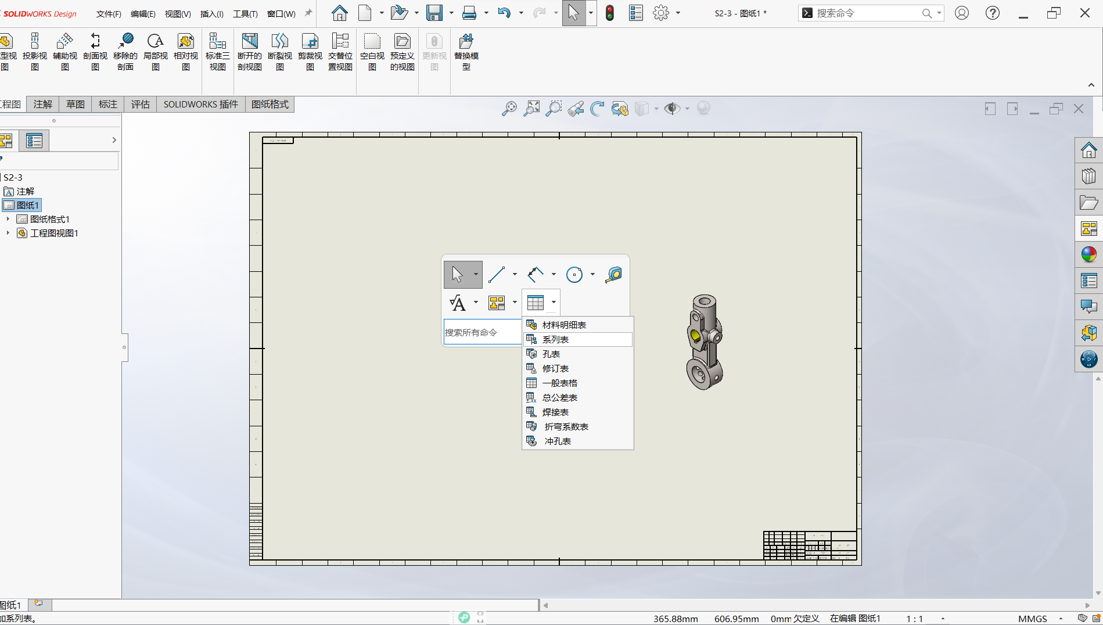

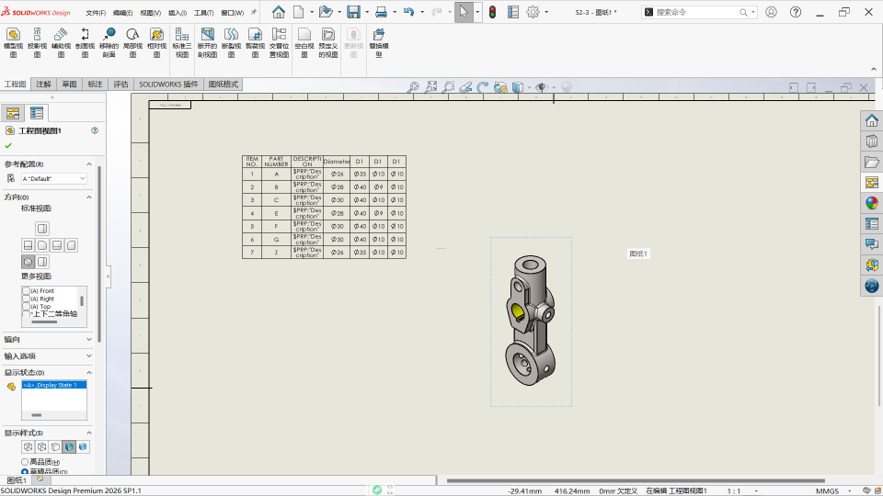

3.键盘上的大写S调出快捷方式栏，选择“系列表”,将系列表放置在工程图的左上角，同时可以在左侧工具栏修改系列表边框的大小。

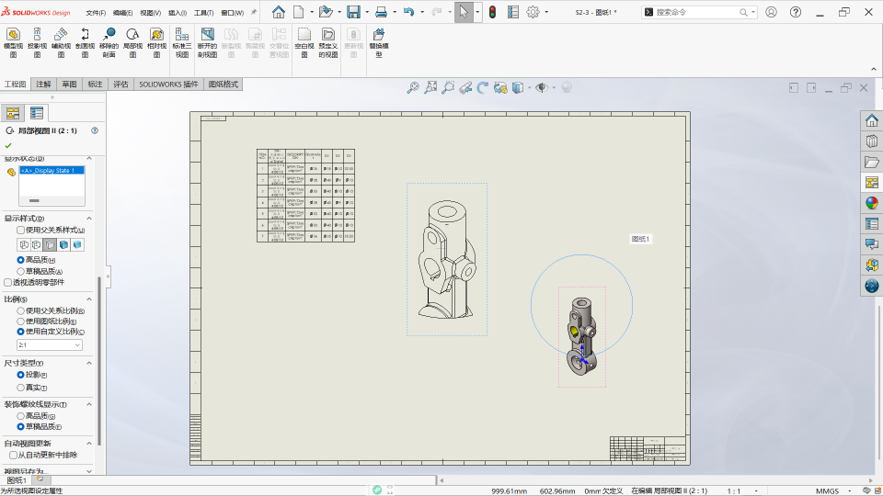

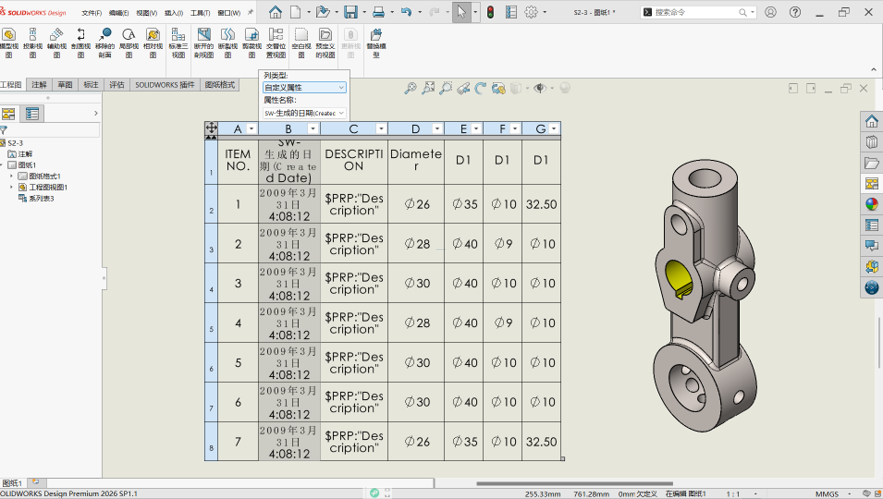

4.双击列表头还可修改“系列表”的列类型，如自定义属性，方程式等。以图中的零件为例，画一个“局部视图”，同时修改局部视图的显示样式。

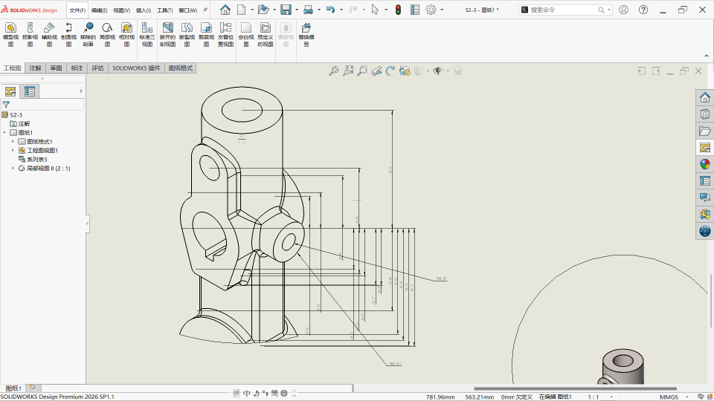

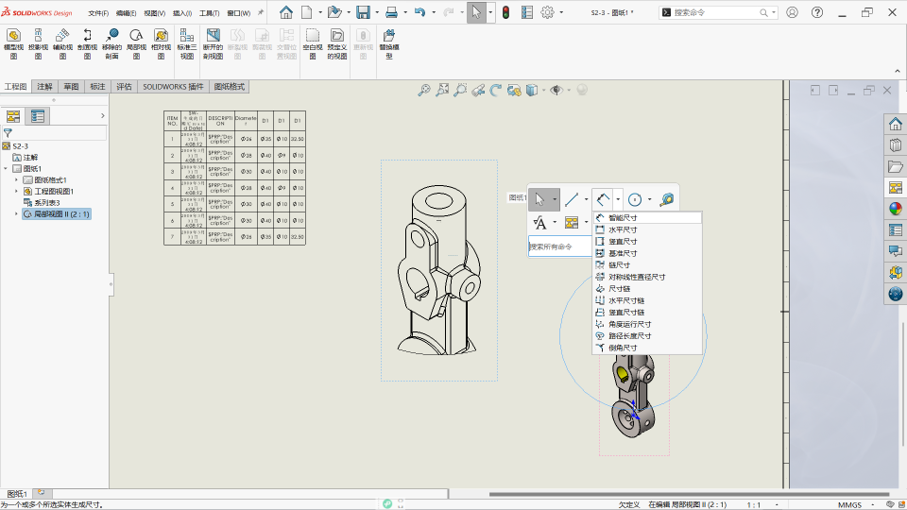

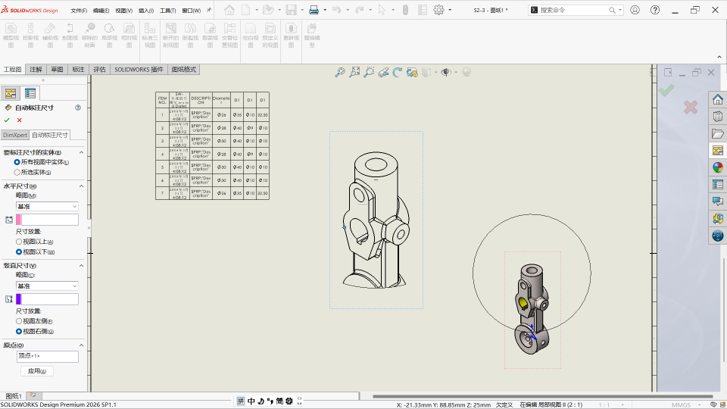

5.键盘上的大写S调出快捷方式栏，选择“智能尺寸“，点击”自动标注尺寸“，同时删除一些不必要的尺寸。

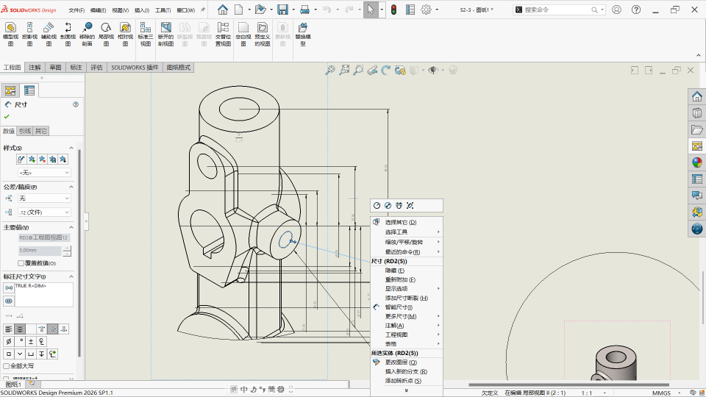

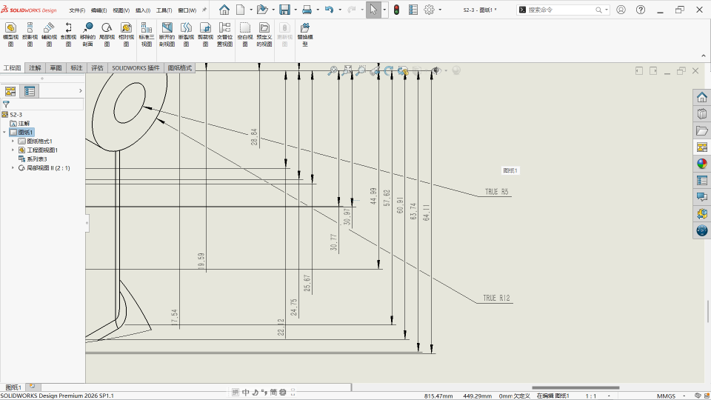

6.为剖面视图的尺寸添加两个直径标注，右键直径标注添加”尺寸断裂”,可以观察到直径标注与其他的尺寸标注有着明显的分割，利于我们更清晰的查看工程图。

通过以上操作，即可完成多配置零件工程图的系列表添加与尺寸断裂设置。合理运用这些功能，能够让图纸信息更加清晰规整，有效提升 SOLIDWORKS 工程图的出图效率与可读性。
