520 专属浪漫｜SOLIDWORKS 玫瑰花建模教程
520 是充满爱意的节日，玫瑰则是告白与心意最经典的象征。为了让这份浪漫更具创意与纪念意义，我们特别用 SOLIDWORKS 三维建模，打造一朵永不凋谢的数字玫瑰。本次教程将通过曲面旋转、圆周阵列、加厚、扫描等核心命令，一步步带你从草图到成型，用技术与设计，把 520 的浪漫定格在三维模型里，送给自己与最在意的人。

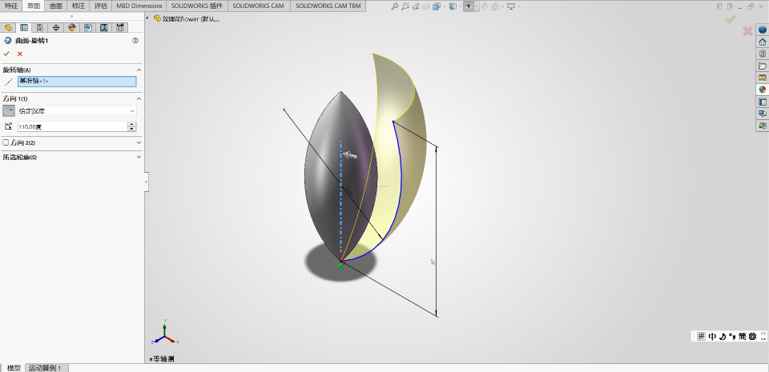

曲面旋转命令
SOLIDWORKS 曲面旋转命令可以创建玫瑰花花瓣的弧形曲面主体特征，首先根据花瓣外形结构特点绘制旋转草图，设置旋转轴、旋转角度与参数，如图上所示。
花瓣曲面构建
用来生成单片花瓣的空间曲面形态，是玫瑰花整体造型的基础结构，对应图中花瓣曲面‑旋转特征。
参数设置
控制旋转角度、草图轮廓曲率，决定花瓣的舒展弧度与曲面流畅度，对应图中 110.00° 旋转角度、圆弧轮廓尺寸。其中曲面旋转是花瓣建模的核心步骤，通过角度控制花瓣开合程度，圆弧草图保证花瓣曲面自然柔和；旋转生成的曲面后续可进行加厚、阵列、圆角处理，实现花瓣实体化与多层排布，提升模型的真实感与可编辑性，如图上所示。

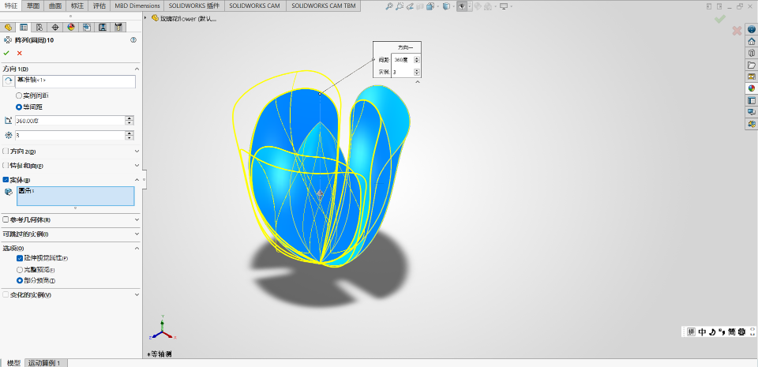

圆周阵列命令
SOLIDWORKS 圆周阵列命令可以创建玫瑰花花瓣的环形环绕分布特征，首先根据花瓣排布结构特点创建阵列：旋转轴定义、参数设置，如上图所示。
旋转轴定义
用来指定花瓣环形排布的中心旋转轴线，是多层花瓣均匀环绕分布的基础，对应图中竖直基准轴作为阵列方向的参考轴。
参数设置
控制阵列的角度范围与实例数量，决定花瓣的疏密排布，对玫瑰花整体造型的层次感产生决定性影响。其中阵列角度与实例数的设置最为关键，玫瑰花花瓣阵列采用 360° 等距环形分布，通过设置固定角度与实例数，能保证花瓣均匀环绕、错落有致，还原花朵自然形态，如图上所示。

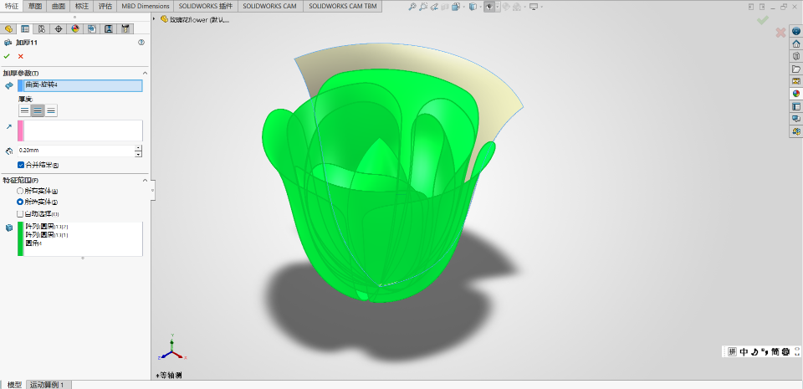

加厚命令
SOLIDWORKS 加厚命令可以将玫瑰花花瓣曲面转化为具有厚度的实体特征，首先根据花瓣曲面形态设置加厚方向、厚度尺寸与合并选项，如上图所示。
曲面选择
用来拾取经过旋转、阵列后的花瓣曲面，是曲面转化为实体的基础，对应图中曲面‑旋转4 生成的花瓣曲面。
参数设置
控制加厚厚度与生成方向，决定花瓣的实体厚度与质感，对玫瑰花模型的真实感、结构稳定性产生决定性影响。其中厚度参数设置最为关键，玫瑰花花瓣采用 0.20mm 薄壁加厚，通过设置较小厚度，既能还原花瓣轻薄柔软的形态，又能保证实体结构完整，勾选合并结果可使多层花瓣实体有效融合，提升模型整体性，如图上所示。

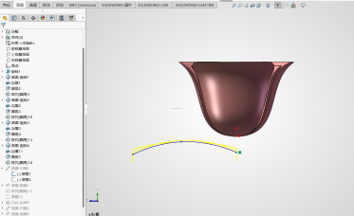

曲面扫描命令

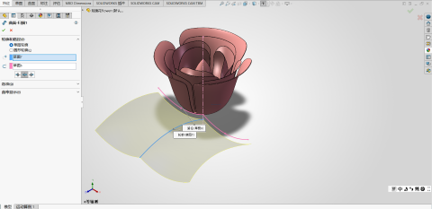

SOLIDWORKS曲面扫描命令可以创建玫瑰花叶片的曲面造型特征，首先根据叶片外形结构特点定义扫描轮廓、扫描路径，设置曲面参数，如下图所示。
轮廓与路径定义
轮廓草图用来绘制叶片的截面形态，路径草图控制叶片的弯曲走向，是生成自然舒展叶片曲面的基础，对应图中草草图1 路径、图 2 轮廓。
参数设置
控制扫描的曲面形态与曲率，决定叶片的弧度、大小与舒展程度，对玫瑰花整体造型的完整度与自然感产生决定性影响。其中轮廓与路径的草图绘制最为关键，通过匹配叶片的真实形态设计草图，可生成流畅贴合的曲面，后续配合加厚、圆角命令完成叶片实体构建，提升模型细节表现力，如下图所示。

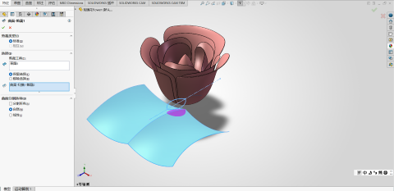

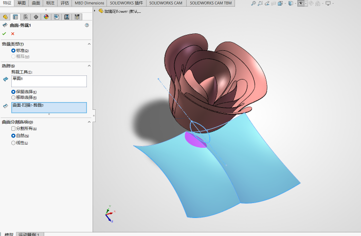

曲面剪裁命令
SOLIDWORKS曲面剪裁命令可以对玫瑰花叶片曲面进行边缘修形与多余部分切除，首先根据叶片外形结构特点定义剪裁工具、保留曲面与分割选项，如下图所示。

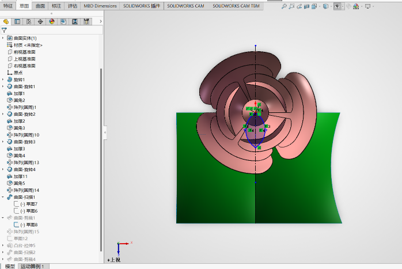

剪裁工具与曲面选择
以草图轮廓作为剪裁边界，选取扫描生成的叶片曲面作为操作对象，是修整叶片轮廓、还原自然形态的基础，对应图中草图 剪裁工具、曲面‑扫描‑剪裁 叶片曲面。
参数设置
控制剪裁类型、曲面保留区域与分割方式，决定叶片的最终轮廓形状，对玫瑰花叶片造型的精致度与贴合度产生决定性影响。其中保留区域的选择最为关键，通过标准剪裁模式精准去除曲面多余部分，搭配自然分割选项，保证剪裁后曲面过渡顺滑，为后续加厚、阵列提供规整的曲面基础，如下图所示。

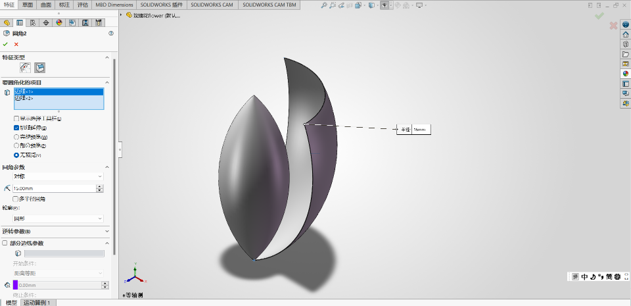

圆角命令
SOLIDWORKS圆角命令可以创建玫瑰花花瓣与叶片边缘的平滑过渡特征，首先根据花瓣外形结构特点创建圆角，设置圆角半径与参数，如上图所示。
边线圆角
用来处理花瓣、叶片的尖锐边缘，是实现曲面顺滑柔和、还原真实花朵形态的基础结构，对应图中花瓣轮廓边线的圆角特征。
参数设置
控制圆角的半径尺寸，决定花瓣边缘过渡的柔和程度，对玫瑰花模型的外观质感、曲面流畅度产生决定性影响。其中圆角半径设置最为关键，玫瑰花花瓣采用15.00mm对称圆角，既能弱化尖锐棱角，让花瓣形态更加自然圆润，又能优化曲面衔接效果，避免出现应力突变，提升模型的美观性与结构合理性，如上图所示。

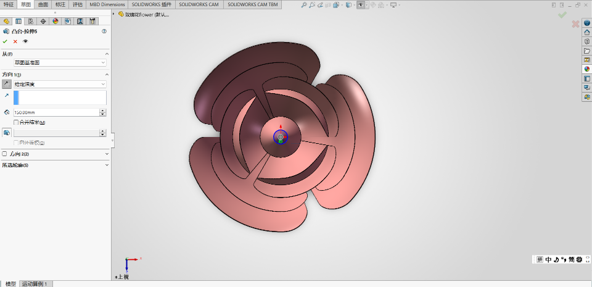

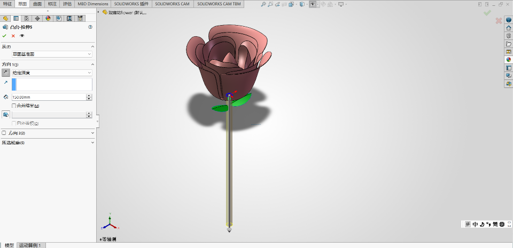

拉伸凸台命令
SOLIDWORKS拉伸凸台命令可以创建玫瑰花花杆的柱状实体特征，首先根据花杆外形结构特点绘制圆形草图，设置拉伸深度与拉伸方向，如下图所示。
草图与基准定义
以圆形草图作为花杆的截面轮廓，以基准面作为拉伸起始平面，是生成竖直柱状花杆的基础结构，对应图中中心圆形轮廓与竖直拉伸方向。
参数设置
控制拉伸深度与拉伸模式，决定花杆的长度尺寸，对玫瑰花整体造型比例、结构稳定性产生决定性影响。其中拉伸深度设置最为关键，玫瑰花花杆采用150.00mm给定深度拉伸，通过固定深度生成笔直修长的花杆主体，勾选合并结果可使花杆与花朵实体有效融合，提升模型的整体性，如下图所示。

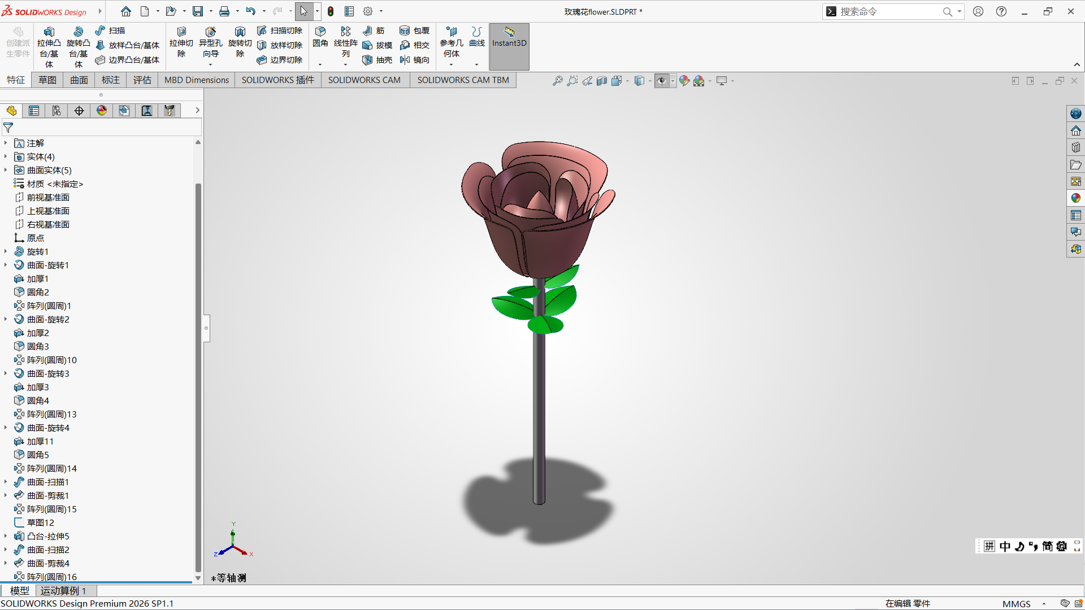

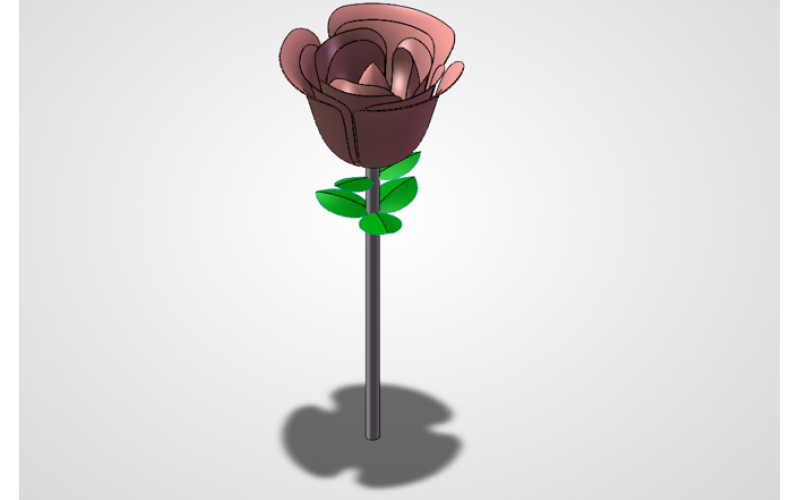

结合以上步骤，通过 SOLIDWORKS 的曲面旋转、圆周阵列、曲面加厚、圆角、曲面扫描、曲面剪裁、拉伸凸台等命令，我们可以轻松创建一个精致的玫瑰花模型。首先利用曲面旋转构建基础花瓣曲面，搭配圆周阵列实现多层花瓣环形排布；再通过曲面加厚、圆角命令完成花瓣实体化与边缘顺滑处理；借助曲面扫描、曲面剪裁完成叶片造型设计，最后使用拉伸凸台生成花杆主体，完善整体结构。最后，根据个人喜好，为模型赋予外观材质与颜色，即可完成完整玫瑰花建模。
