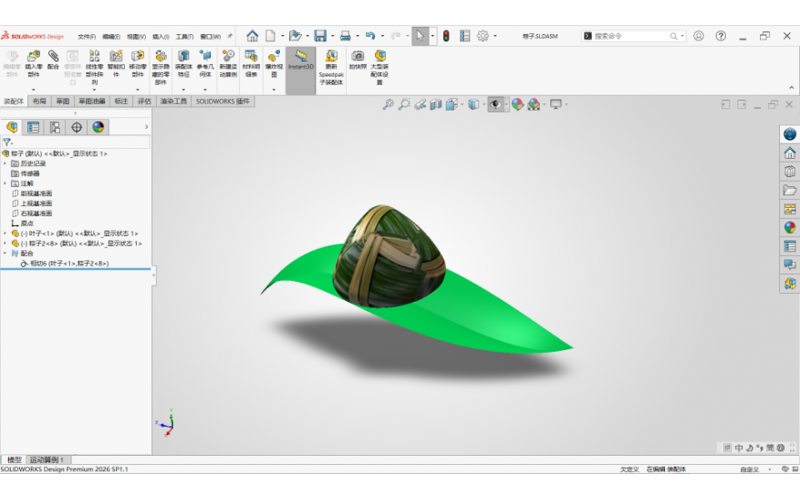

粽叶飘香，端午如期。当千年传统美食遇上现代三维设计，会碰撞出怎样的火花？本次教程将运用 SOLIDWORKS 全套建模功能，细致演示粽子主体、粽叶曲面以及整体装配的全过程，在学习软件技巧的同时，感受端午独有的文化韵味。

2D草图：

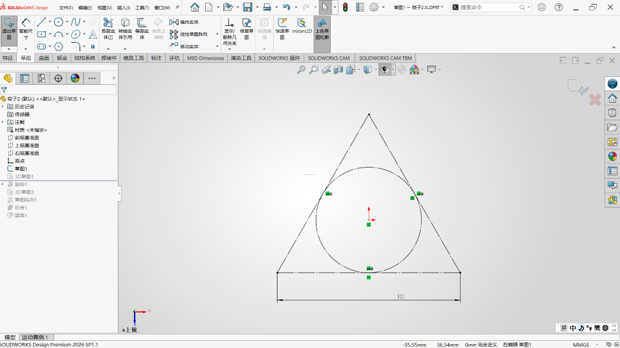

2D草图绘制要点:

1.基准平面：选用上视基准面新建草图 1，绘制底部水平底边，标注总长尺寸约束，构建等腰三角形外轮廓，顶点竖直居中对齐原点 Y 轴，保证粽子左右对称；

2.中心定位：在三角形内部绘制内切圆，圆上3处绿色重合约束分别贴合三角形三边，圆心锁定坐标原点，实现圆形居中定位；

3D草图:

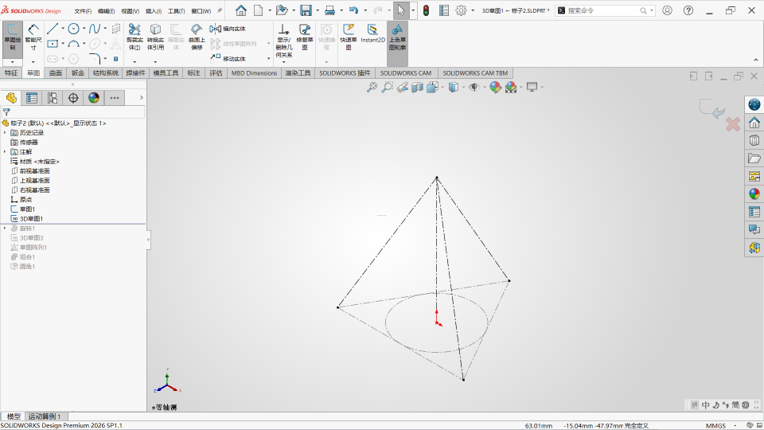

3D草图绘制要点:

1.空间棱线搭建：拾取 2D 草图三角形三个顶点，向上拉伸空间直线汇聚至顶部单一顶点，形成粽子四棱锥空间虚线骨架，锁定粽子锥形立体高度；

2.底部空间圆：引用 2D 草图内切圆，生成同尺寸底部空间圆形，与三角底边共面，和顶部尖点形成完整封闭空间轮廓体系；

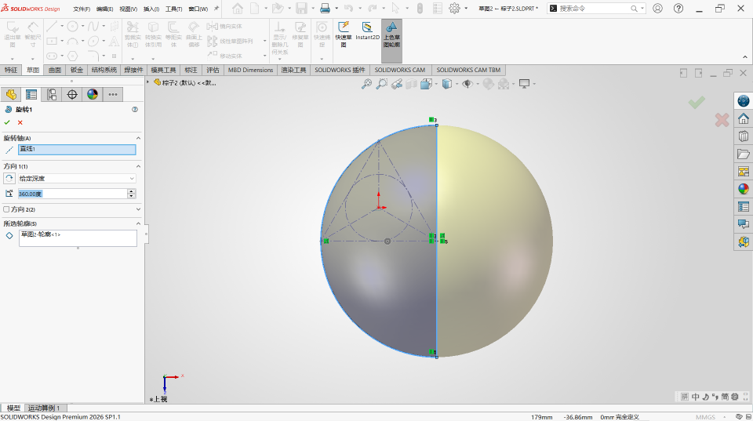

“旋转凸台/基体”成型：

1.旋转草图：提前绘制草图 2（半圆弧封闭轮廓草图），草图由单侧半圆轮廓与中心竖直旋转轴线构成封闭截面，圆弧尺寸匹配粽子整体外径，轴线与模型原点竖直重合，截面轮廓是回转成型的核心截面边界，通过尺寸约束圆弧半径精准控制粽子饱满程度，是实体成型的基准截面。

2.旋转轴：在旋转属性栏选择草图2内竖直中心线作为旋转轴，轴线与粽子对称中心重合，保证回转后模型左右完全对称，旋转角度设置 360°完整回转，生成封闭无缺口的粽子实体，轴线约束回转中心，避免模型偏心变形。

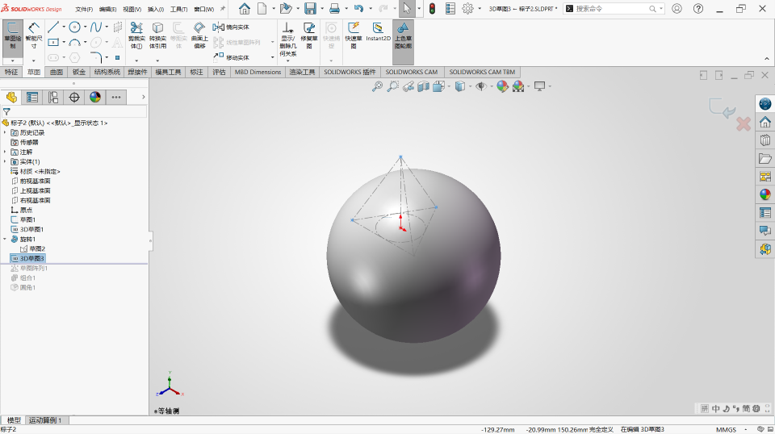

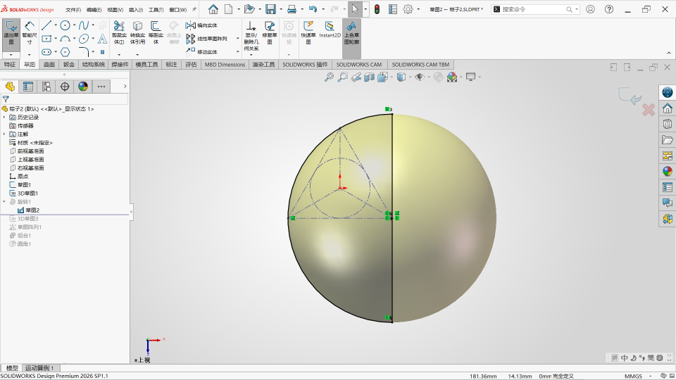

3. 配套 3D 草图 3 作用：3D 草图 3 依托球形实体表面搭建粽子四棱锥空间轮廓，提取底部圆形与顶部顶点生成空间棱线，贴合球面分布四条空间分割基准线；该 3D 空间线条作为后续分割线、纹理花纹的切割边界，划分粽子球面独立面域，方便后续上色、抽壳、粽叶纹路造型，精准限定粽子四条棱角的曲面分割范围。

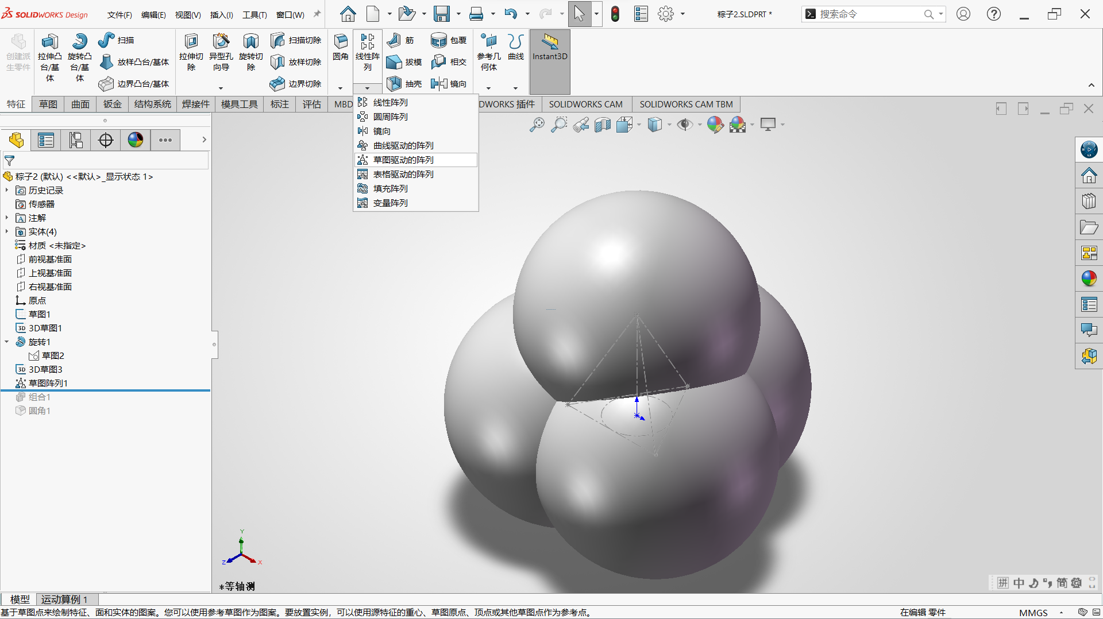

“草图驱动的阵列”成型:

1.阵列参考草图：提前绘制 3D 草图 3（四棱锥空间轮廓草图），草图包含底部等边三角形定位轮廓与中心基准圆，三角形三个顶点为阵列定位基准点，空间线条尺寸锁定三球中心间距，三点几何约束均匀对称分布，是实体阵列定位的基准线条。

2. 阵列源实体：在草图阵列属性栏勾选实体选项，选取旋转 1 生成的基础球形实体作为阵列源，仅复用回转成型的球面曲面，不引入多余基准线条干扰阵列运算，保证阵列球体曲率与原球体完全一致。

3. 阵列参考点：属性栏选择草图重心作为阵列基准原点，依托 3D 草图三角顶点完成实体均分排布，阵列后三颗球体两两贴合、中心对称，精准约束粽子多球聚合外轮廓，避免阵列错位、间距失衡问题。

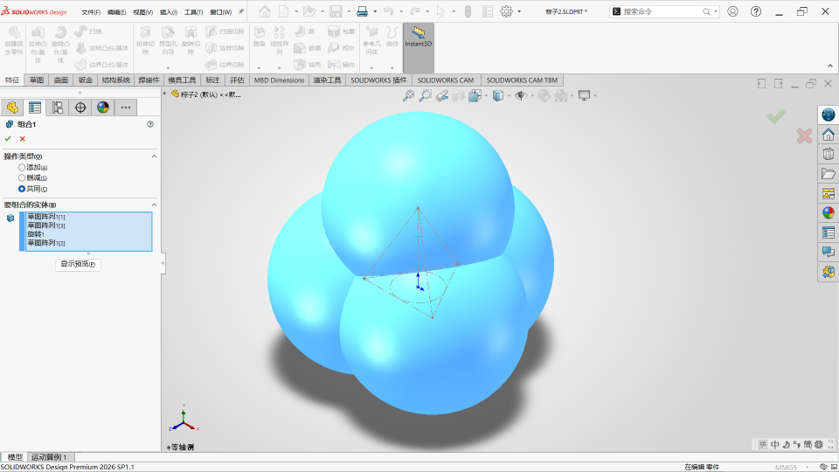

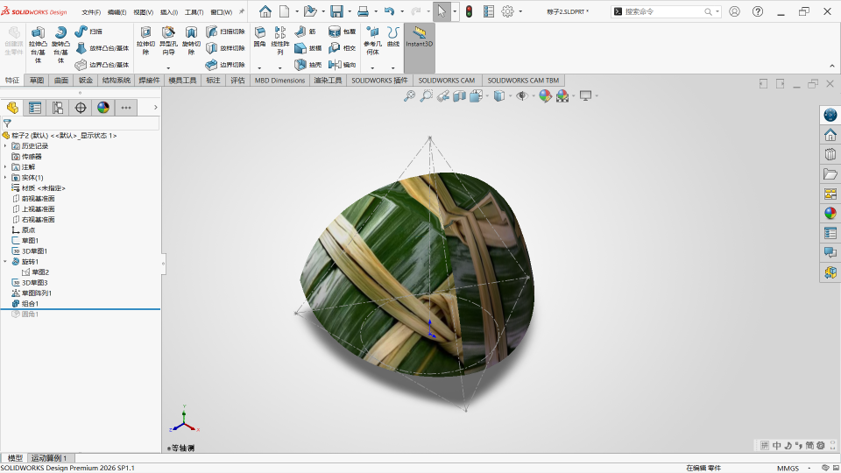

“组合”特征成型：

1. 操作类型：在组合属性栏选择【共同】运算模式，仅保留多球体相交重叠的公共区域，自动修剪各球体外侧多余曲面，精准形成三角聚合收束的粽子外轮廓，相比添加、删减运算，可还原粽子圆润饱满的自然形态。

2. 要组合的实体：在实体选择框内依次选中旋转 1 原始球体、草图阵列生成的 3 颗复制球体，纳入全部球形实体参与布尔计算，完整复用回转成型的球面曲率，严格限定融合计算范围，无遗漏主体曲面。

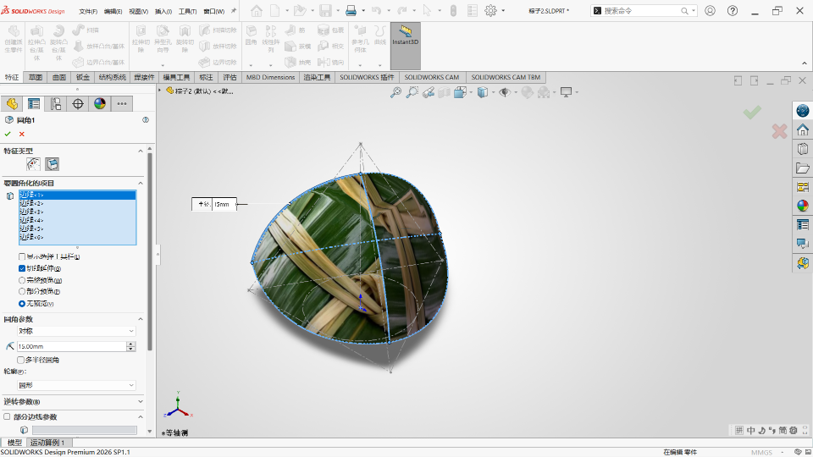

“圆角” 特征成型：

1. 要圆角化的边线：在圆角属性栏批量选取粽子实体全部球面相交棱边，仅选中外侧外露轮廓边线作为处理对象，限定圆角操作仅作用于外表曲面，不改动实体内部结构，精准控制圆角处理范围。

2. 圆角参数设置：采用对称圆形圆角类型，统一设置圆角半径 15mm，勾选切线延伸选项，使相邻曲面过渡连续无断层，避免圆角衔接处出现凹凸、缝隙，完整匹配粽子整体曲面曲率。

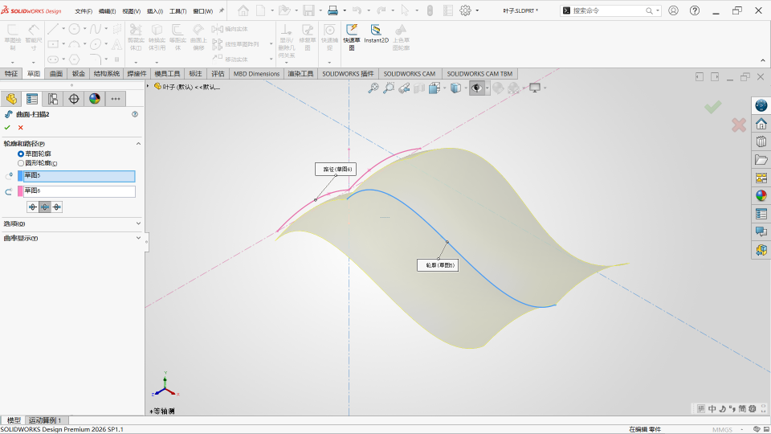

“曲面-扫描”成型：

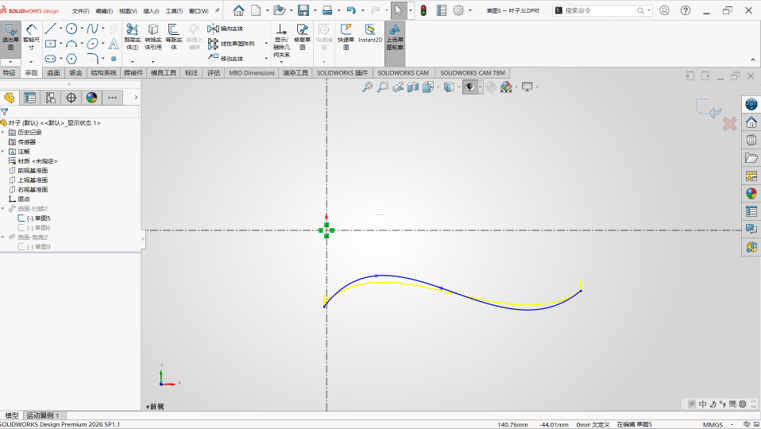

1.扫描轮廓草图：提前绘制草图 5（单条波浪弧形截面草图），草图为单段平滑样条曲线，线条弧度匹配粽叶纵向起伏褶皱，曲线两端对应粽叶尖部与根部，是扫描成型的截面基准线条，通过尺寸约束曲线弯曲幅度，精准控制粽叶纵向凹凸形态。

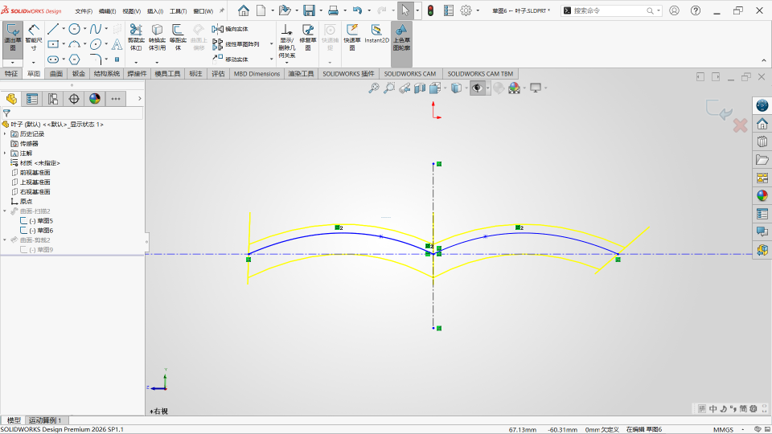

2.扫描路径草图：提前绘制草图 6（对称双弧闭合路径草图），草图左右对称分布两条弧形边界，勾勒粽叶横向舒展外轮廓，曲线中点与原点重合保证左右对称，作为截面线条的运动轨迹，约束粽叶整体长宽与侧边弧度。

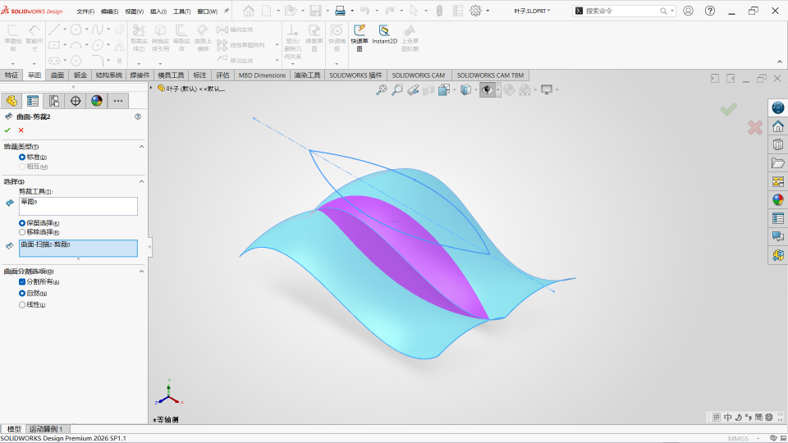

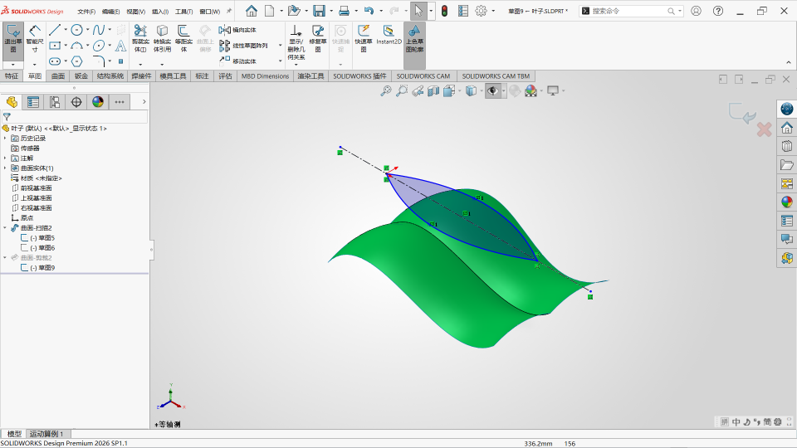

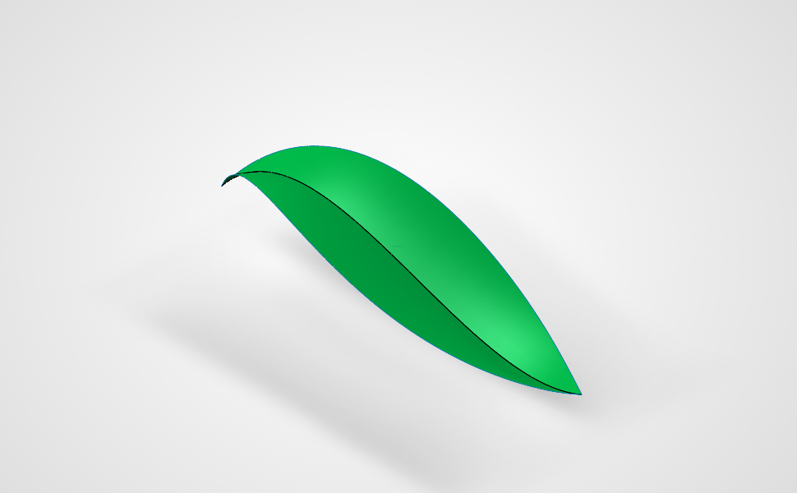

“曲面-裁剪”成型：

1. 裁剪工具草图：提前绘制草图 9（柳叶形闭合轮廓草图），草图线条匹配粽叶真实狭长外形，两端尖收、中部舒展，线条作为曲面切割边界，通过尺寸约束叶片长宽比例，精准限定粽叶最终成型轮廓。

2. 被裁剪曲面：在曲面裁剪属性栏选中曲面扫描生成的原始波浪曲面作为被裁剪对象，限定裁剪运算仅作用于粽叶曲面，不会干涉其他模型实体，精准约束曲面修剪范围。

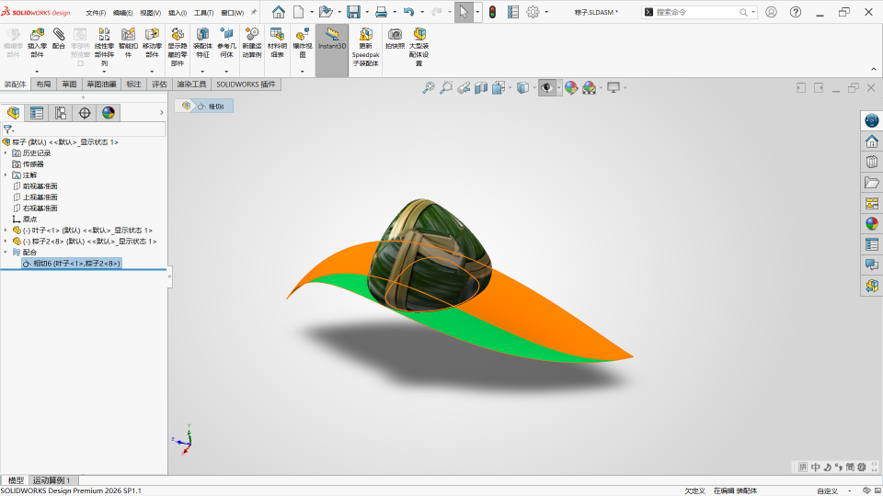

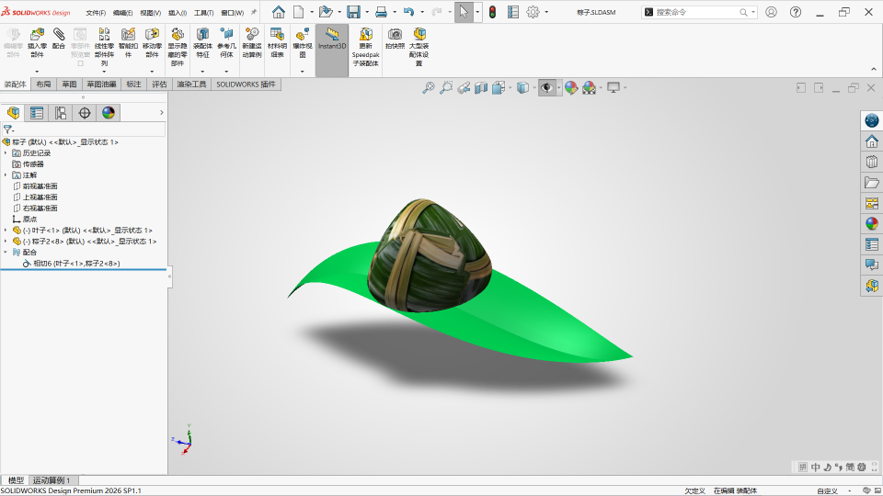

“相切” 装配配合成型：

1. 相切参考曲面 1：在配合属性栏选取粽叶裁剪完成的叶片曲面作为第一相切参考面，依托曲面扫描、曲面裁剪成型的完整粽叶弧面，完整复用叶片自身卷曲曲率，作为贴合约束的叶片基准曲面。

2. 相切参考曲面 2：在配合属性栏选取圆角处理后的粽子实体外表面作为第二相切参考面，限定贴合运算仅作用于粽子主体外侧曲面，不干涉内部结构，精准约束粽叶贴合范围。

总结
