谁的童年 DNA 动了？豌豆射手建模实战

六一儿童节即将到啦，谁的童年 DNA 狠狠动了！今天我们不打僵尸，用 SOLIDWORKS 亲手 “种” 出豌豆射手～豌豆射手的头部曲面、弯曲茎干、叶片造型、表情细节都是建模难点，我们将用曲面填充、剪裁、旋转、抽壳、扫描、弯曲等一系列高级命令，一步步从零搭建，还原可爱又经典的游戏角色。用三维建模致敬童年，祝大家六一快乐，一起玩转曲面设计！

曲面填充命令

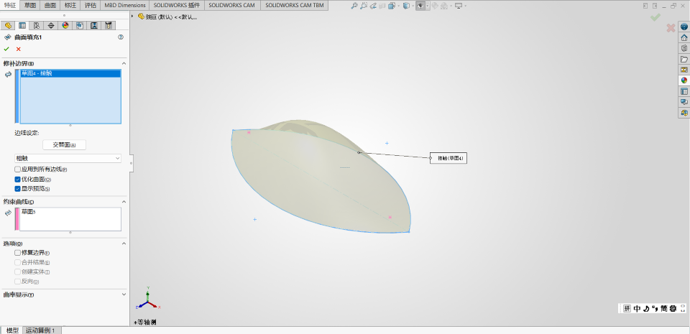

SOLIDWORKS曲面填充命令可以创建豌豆射手叶片光滑的自由曲面特征，首先根据叶片外形结构特点创建草图：边界草图、约束曲线草图，如上图所示。

边界草图：

用来生成叶片外形的封闭轮廓边界，是叶片曲面成型的基础结构，对应图中草图4 叶片外轮廓截面。

约束曲线草图：

控制曲面的弧度、饱满度与平滑过渡效果，对叶片曲面成型效果产生决定性影响，对应图中草图5 空间约束曲线。其中约束曲线绘制最为关键，叶片曲面的约束曲线为贴合叶片形态的平滑曲线，通过多基准面草图约束创建，可精准控制叶片曲面的弧度、翘曲度与表面造型，如上图所示。

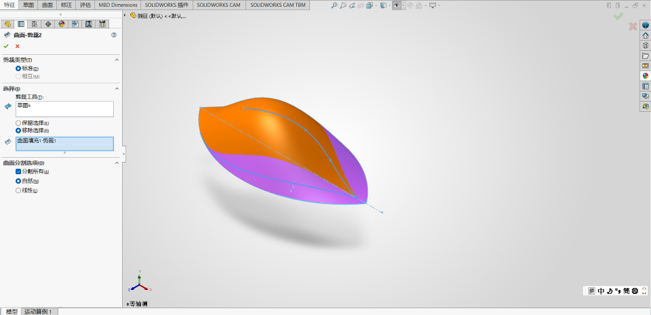

高级曲面裁剪命令

SOLIDWORKS曲面裁剪命令可以对叶片曲面进行精确的分割与修剪，生成符合设计轮廓的叶片外形。首先根据叶片成型需求准备裁剪工具与被裁剪曲面，如上图所示。

被裁剪曲面：

即前期通过曲面填充创建的叶片基础曲面，是叶片外形的载体，对应图中 “曲面填充 1 - 剪裁 1”曲面。

裁剪工具草图：

用来定义叶片最终外形的分割边界，是曲面裁剪成型的关键，对应图中草图6 叶片轮廓线。其中裁剪工具草图绘制需与叶片曲面的弧度、走向匹配，通过投影或空间草图约束创建，可精准控制叶片边缘的形态、分割区域与最终成型效果，如上图所示。

高级实体移动 / 复制命令：

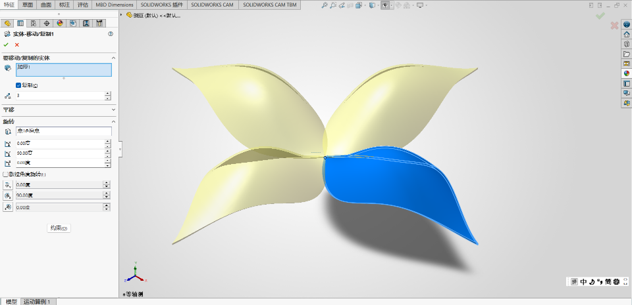

SOLIDWORKS实体移动 / 复制命令可以快速完成叶片的阵列与对称布置，实现底部多片叶片的成型效果。首先根据叶片分布特点设定参数：要移动/ 复制的实体、复制数量、旋转角度，如上图所示。

要移动/复制的实体：

即前期完成加厚处理的单叶片实体，是阵列复制的基础对象，对应图中 “加厚 1” 叶片实体。

复制与旋转参数：

用来控制叶片的分布数量与空间位置，是形成底部叶片对称效果的关键。本次设置复制数量为3，以原点为中心、绕 Y 轴设定90° 旋转角度，通过多次复制与角度约束，快速生成 4 片均匀分布的叶片造型，保证叶片位置对称、角度精准，如上图所示。

高级旋转凸台命令：

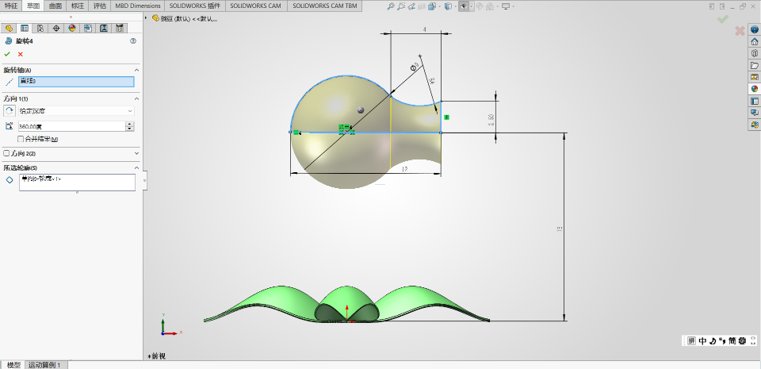

SOLIDWORKS旋转凸台命令可以创建豌豆射手头部、炮筒等回转类光滑曲面特征，首先根据回转体外形结构特点创建草图：轮廓草图、旋转轴，如上图所示。

轮廓草图：

用来生成回转体外形的截面轮廓，是旋转成型的基础结构，对应图中草图9 的截面轮廓，通过标注尺寸控制回转体的直径、长度与过渡圆角，保证截面与最终回转体的外形匹配。

旋转轴：

定义轮廓草图绕转的中心轴线，控制回转体的中心对称形态，对应图中直线3。通过设定 360°旋转角度，使轮廓草图绕轴旋转一周，生成完整的回转实体，实现头部与炮筒一体的光滑曲面效果，如上图所示。

高级抽壳命令：

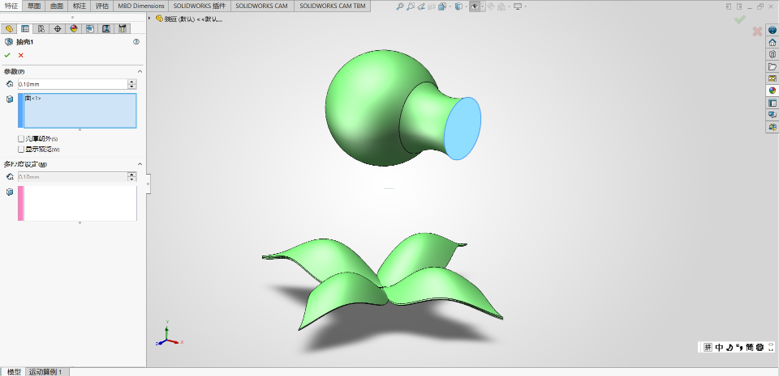

SOLIDWORKS抽壳命令可以对豌豆射手头部实体进行薄壁处理，生成均匀厚度的中空壳体特征。首先根据壳体成型需求设定参数：壳体厚度、移除面，如上图所示。

壳体厚度参数：

用来控制壳体的壁厚，是薄壁成型的核心参数，本次设定为0.10mm，保证壁厚均匀且满足造型细节需求。

移除面：

用来定义壳体的开口位置，对应图中炮筒端面的面<1>，通过移除该端面，生成开口结构，同时保留其他面的完整外形，使头部实体转化为光滑的中空壳体，如上图所示。

高级扫描命令：

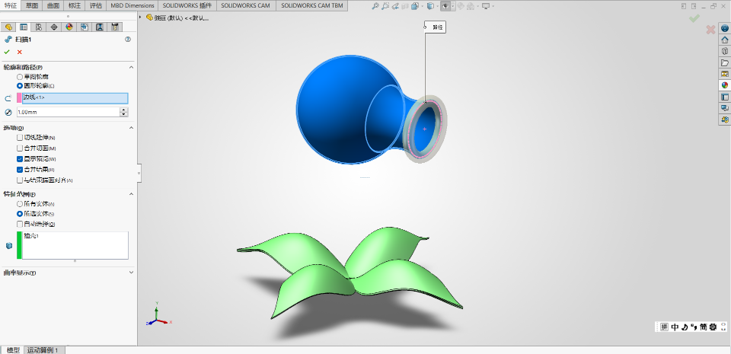

SOLIDWORKS扫描命令可以创建豌豆射手炮筒边缘的加厚包边特征，首先根据包边结构特点设置参数：路径、轮廓，如上图所示。

路径：

即炮筒端面的边线<1>，是扫描成型的引导轨迹，对应图中标注的路径，用来定义包边特征的空间走向，保证包边与炮筒边缘完全贴合。

轮廓：

本次采用圆形轮廓，设置直径为1.00mm，沿路径进行扫描，即可生成均匀的圆形包边实体。该特征通过圆形轮廓沿边线扫描，快速实现炮筒边缘的加厚效果，保证包边连续、光滑，如上图所示。

高级分割线命令：

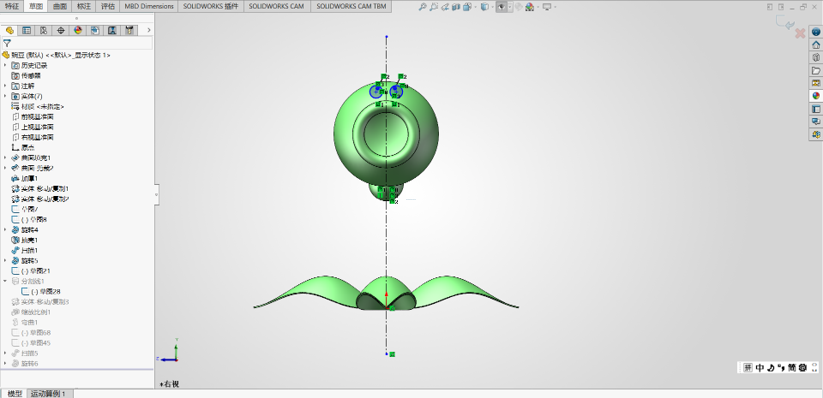

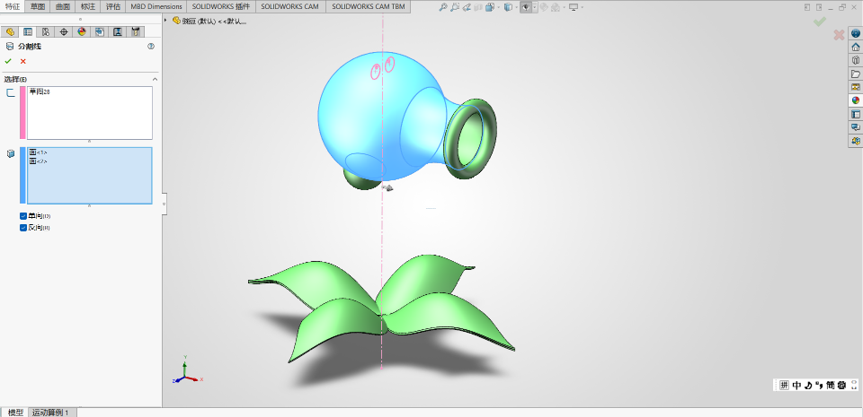

SOLIDWORKS分割线命令可以将豌豆射手头部曲面进行区域划分，为后续表情特征的创建做准备，首先根据划分需求创建草图与分割面，如下图所示。

分割草图：

用来定义分割区域的轮廓边界，是曲面划分的关键，对应图中草图28 的圆形轮廓（眼睛位置），通过在头部曲面上方绘制封闭轮廓，为后续包覆或切除表情特征做准备。

分割面：

即需要被划分的头部曲面，对应图中面<1>和面 < 2>，通过设置单向与反向投影，将草图轮廓投影到曲面上，形成分割边界，把曲面划分出独立区域，便于后续表情特征的创建与定位，如下图所示。

高级缩放比例命令：

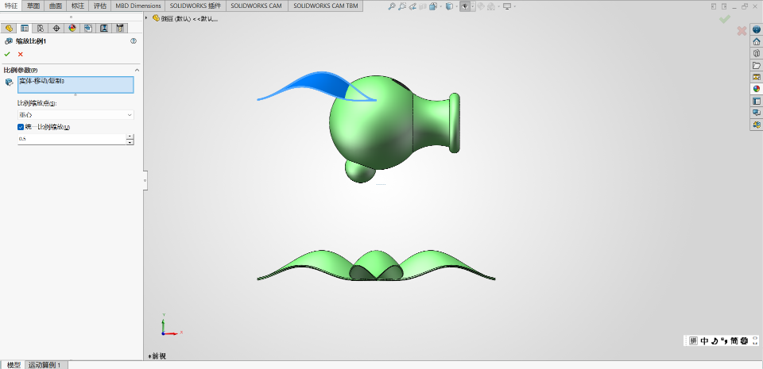

SOLIDWORKS缩放比例命令可以调整叶片实体的大小比例，使其适配豌豆射手头部造型，首先根据造型需求设置参数：缩放实体、缩放比例、缩放点，如下图所示。

缩放实体：

即需要调整大小的叶片实体，对应图中 “实体 - 移动 /复制 3” 的叶片特征，是缩放操作的对象。

缩放参数：

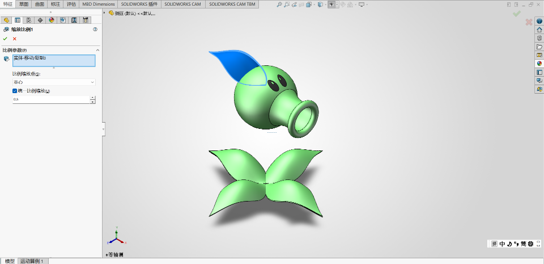

本次采用统一比例缩放，设置缩放比例为0.5，以重心为缩放点，使叶片实体均匀缩小至原尺寸的一半，快速生成豌豆射手头部的小叶片造型，保证比例协调、造型自然，如下图所示。

高级弯曲命令：

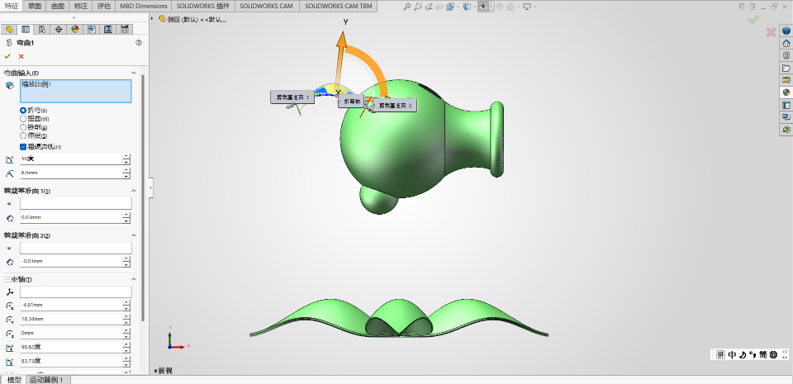

SOLIDWORKS弯曲命令可以调整小叶片实体的角度与弧度，使其自然贴合豌豆射手头部造型，首先根据叶片形态需求设置参数：弯曲类型、弯曲实体、角度参数，如上图所示。

弯曲实体：

即缩放比例处理后的小叶片实体，对应图中 “缩放比例 1” 的特征，是弯曲操作的对象。

弯曲参数：

本次采用折弯类型，设置折弯角度为50 度，折弯半径为 6.5mm，通过定义折弯轴与剪裁基准面，使叶片实体绕轴弯曲，实现叶片向上翘起的自然弧度，同时保持实体光滑无变形，精准匹配头部轮廓，如上图所示。

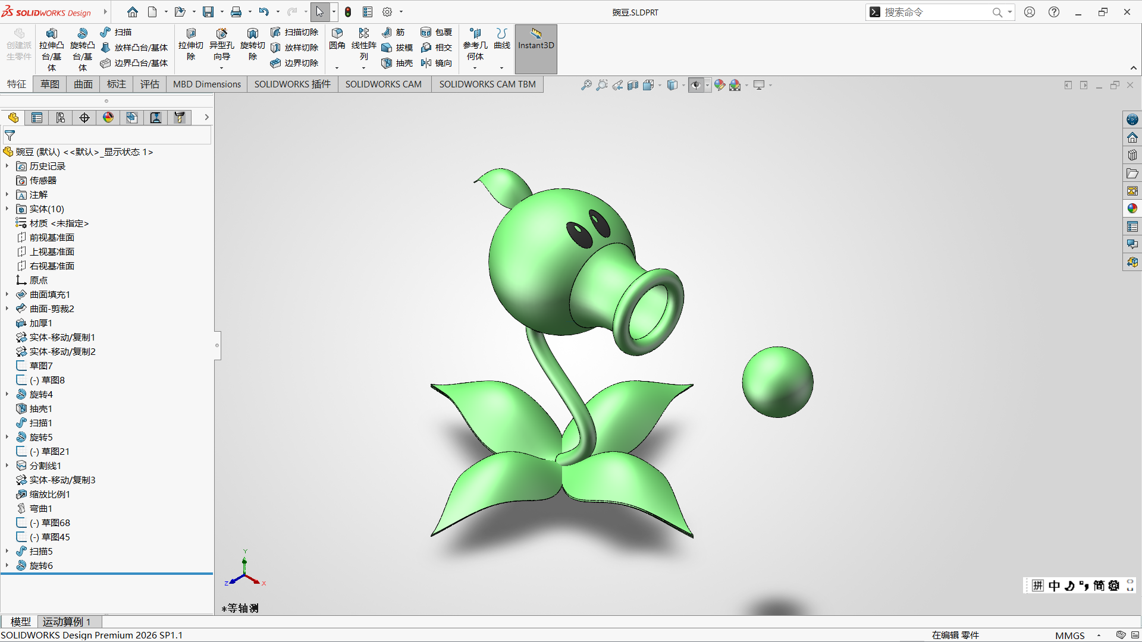

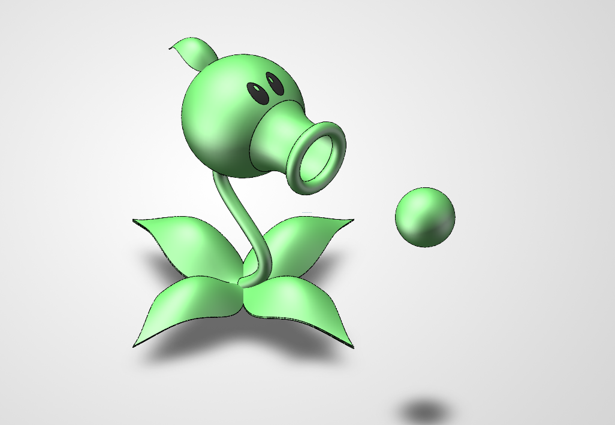

结合以上步骤，通过SOLIDWORKS的曲面填充、曲面剪裁、加厚、实体移动/ 复制、旋转凸台、抽壳、扫描、分割线、缩放比例、弯曲等命令，我们可以轻松创建一个生动的豌豆射手模型。最后，根据个人喜好，为模型赋予外观材质与颜色，即可完成完整豌豆射手建模。
